海工平台飞溅区为什么最难做？导管架怎么配套

一座导管架的设计寿命要撑 30 年，可飞溅区那几米钢管，锈蚀穿孔往往十年内就找上门。全平台最吃防腐劲的，不是泡在水里的桩腿，是潮起潮落反复冲刷的那一段。

一、飞溅区为什么难：四件事同时发生

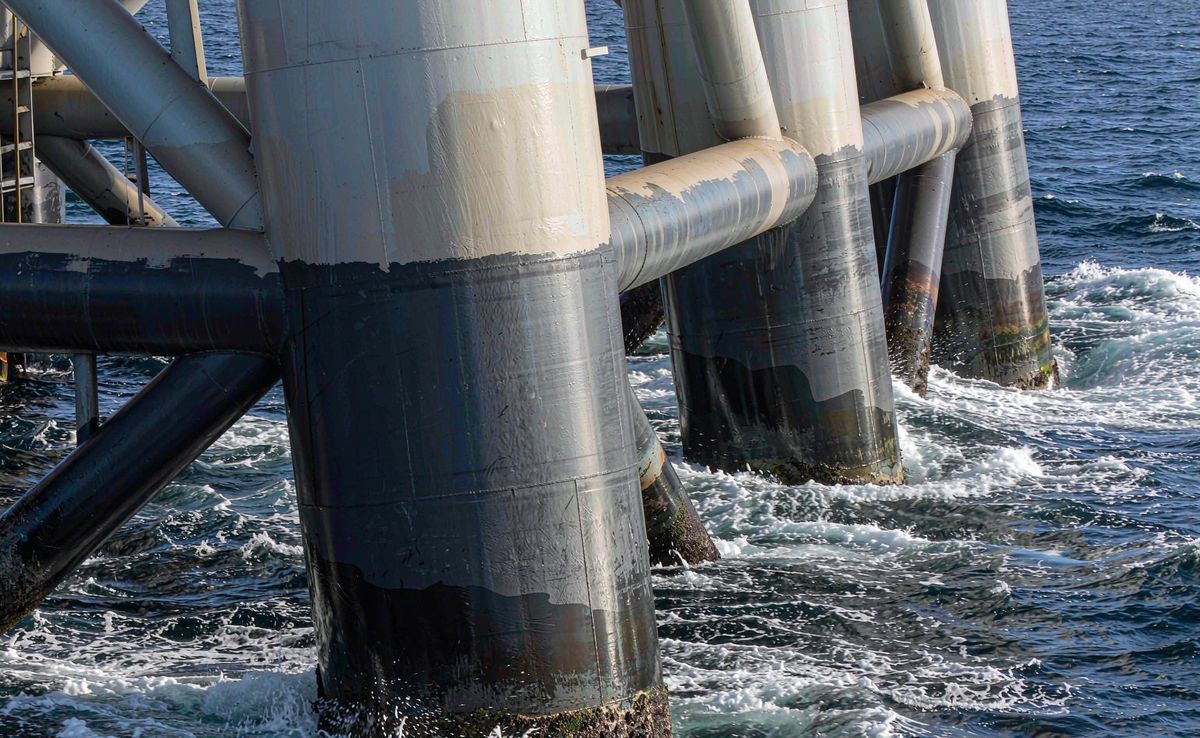

先看位置。飞溅区就是高潮位到低潮位之间、时干时湿的那一段，再加上浪花拍上去的那几米。看着不起眼，却是整个平台腐蚀最狠的地方。

干湿交替。涨潮泡在海水里，退潮暴露在空气里，钢铁表面一会儿是电解质环境、一会儿是富氧环境，腐蚀电池一天被激活好几回，比长期泡在水下的部位还快。

含氧最高。水面附近海水溶氧接近饱和，而钢铁在富氧环境里的腐蚀速率最高，飞溅区刚好卡在这个位置。

机械冲击。风浪、浮冰、漂浮物直接拍打，涂层往往不是被腐蚀坏的，是先被磨掉、撞裂，锈再从破口往里走。

维修最难。潮差带没有干燥的施工面，喷砂要赶潮位，脚手架和水下作业成本都高。破坏最快、修起来最贵，这就是飞溅区的死结。

二、导管架配套：三层体系是底线

导管架飞溅区常见的做法是三层重防腐，缺一层都撑不住。

底漆：负责阴极保护

底漆用环氧富锌，靠锌粉先牺牲自己保护钢基体。涂层哪怕局部破损，锌还能顶一阵，给后续修补留出时间。

中间漆和面漆：屏蔽与耐候

中间漆常用环氧云铁，云母氧化铁呈片状，层层叠压，能延长水汽和氯离子的渗透路径；面漆看暴露位置选——大气段用聚氨酯或氟碳耐候，飞溅段和撞击重的部位，可以上环氧玻璃鳞片，靠玻璃鳞片提高抗冲、抗渗。

膜厚：飞溅区要单独留足

飞溅区是全场加厚段。海上大气区（C5-M）常见总膜厚 280–320μm，水下区 500–700μm，飞溅区通常做到 600–1000μm，具体按设计文件定。拿大气段的膜厚表去套飞溅区，是现场返锈最常见的原因之一。

三、潮差带修不了，怎么补

潮差带没法喷砂到 Sa2.5，只能退一步：动力工具打磨到 St3，能局部喷砂的赶低潮位抢一块。处理完必须冲淡水除盐——盐分不除干净，后面涂什么都要起泡。

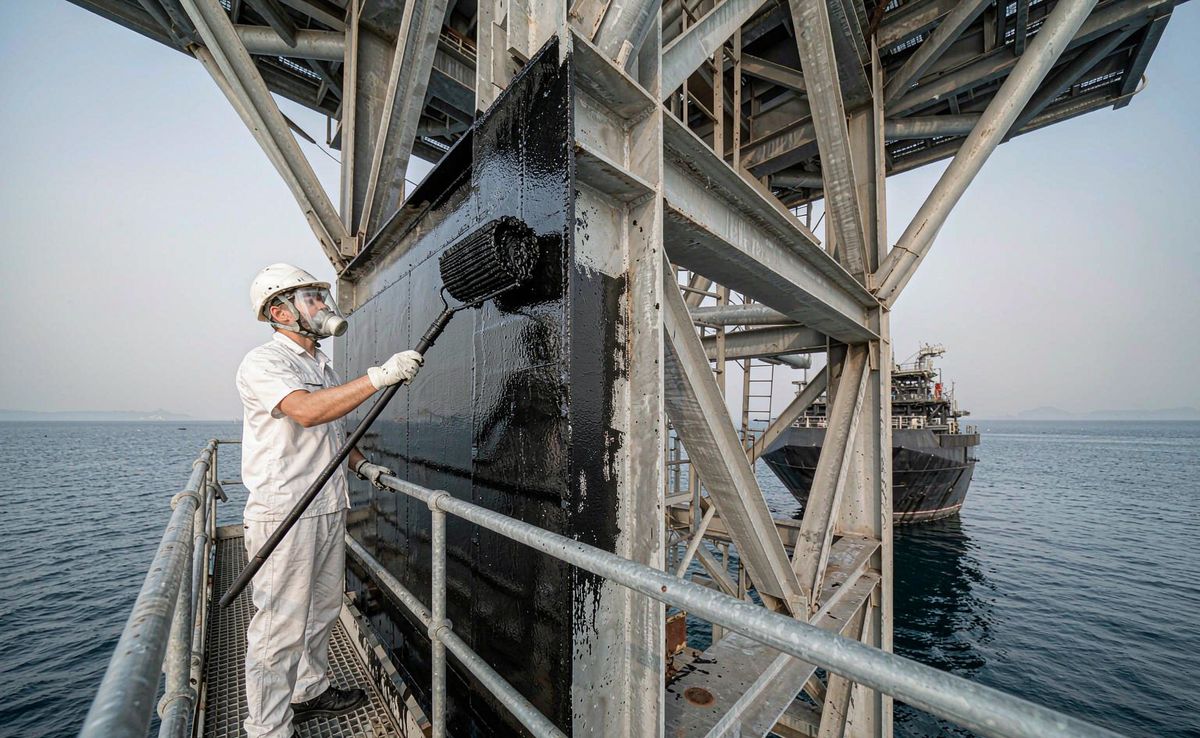

维修首选是矿脂防蚀带。它对潮湿表面容忍度高，包覆再加环氧封闭，能在不拆结构、不搭大脚手架的情况下把潮差带包起来，是抢修里最实际的一招。局部重做也可以用超厚浆环氧直接覆盖，减少道数、缩短结构暴露时间。

四、标准怎么对：别只认一个体系

海工防腐看三个层次。ISO 12944-2 定腐蚀等级，海上大气按 C5-M、浸没按 Im 系列；ISO 20340 是海洋及近海结构的涂层性能要求，考的是循环老化；NORSOK M-501 是挪威油气行业标准，被看作进入高端海工供应链的门槛，测试与预认可最严。

设计寿命上，飞溅区常要求 20–30 年，普通工业漆的常规体系根本不在一个量级。这道门槛不只写在技术文件里，也直接落在采购端——今天同批推送里那篇有机硅防污漆招标流标，讲的是同一件事：高要求品类，合格的投标人本来就不多。

五、飞溅区配套对照表（可收藏）

这张表建议存进手机。飞溅区加厚、潮差带用矿脂带、水下段兼顾海生物，分部位对症配漆，比一套体系打天下靠谱。

六、最容易踩的三个坑

① 飞溅区按大气段做薄膜厚：腐蚀最快的部位给了最薄的涂层，几年就穿孔。

② 潮差带硬抢喷砂：赶潮位表面处理不达标，层间一失效，比不修还快。

③ 不除盐直接涂：旧结构盐污染普遍，不冲淡水测盐就复涂，起泡返修更贵。
